暑期实训SDN--OpenDayLight
OpenDayLight 还是根据实验自己操作。
0x01 流表结构
OpenFlow1.3的流表结构：
1、匹配域：
和OpenFlow1.0流表的包头域是相同的，涵盖了ISO网络模型中的第二至第四层的网络配置信息；所以可根据需求分为二三四层进行流表下发：
| 入端口 | 目的MAC地址 | 以太网类型 | VLAN ID | VLAN 优先级 | 源IP地址 | 目的IP地址 | IP协议 | IP TOS位 | TCP/UDP源端口 | TCP/UDP目的端口 |
|---|---|---|---|---|---|---|---|---|---|---|
| Ingress Port | Ehter Des | Ether Type | VLAN ID | VLAN Priority | IP Src | IP Dst | IP Proto | IP TOS bits | TCP/UDP Src Port | TCP/UDP Dst Port |
2、优先级：流表项的匹配次序。
3、计数器：
计数器可以针对交换机中每条流表、每个数据流、每个设备端口、每个转发队列进行维护，用于统计数据流表的相关信息。
4、Instructions指令集：
每个流表项都包含一组指令，当一个数据包匹配表项时指令会被执行。这些指令可以更改数据包，动作集或者流表处理。
5、超时：最大时间计数或流有效时间
6、cookie：
由控制器选择的不透明数据值。控制器用来过滤流统计数据、流改变和流删除。但处理数据包时不能使用。
0x02 匹配域解析流程：
当SDN交换机接收到一个数据包时，将按照优先级从table0依次匹配其本地保存的流表中的表项，并以发生具有最高优先级的匹配表项作为匹配结果，并根据相应的动作对数据包进行操作。同时，一旦匹配成功，对应的计数器将更新；而如果没能找到匹配的表项，则将数据包转发给控制器。

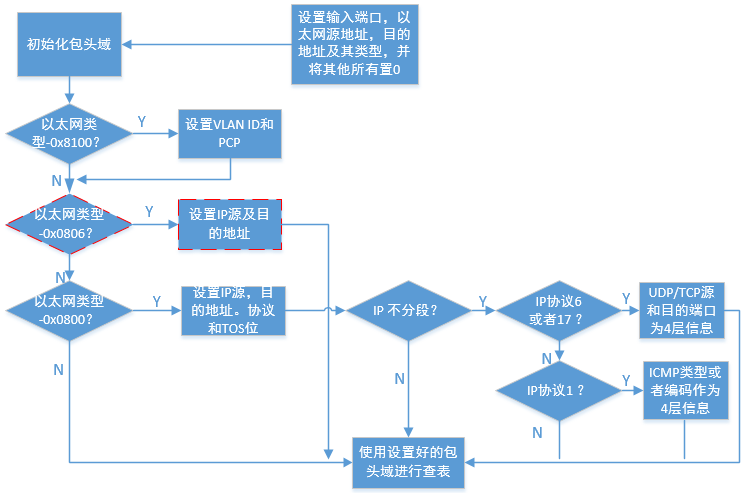

- 初始化包头域，按照包头域的组成—设置每个字段，其中入端口是接收数据包的物理端口。
- 如果数据包类型是VLAN（0x8100），那么就使用VLAN
ID和PCP字段进行表查找，解封以太网类型为先的以太网类型解析做准备。- （可选）如果是ARP数据包（0x0806）,那么匹配字段就可能包含IP源和目的地址。
- 如果是IP数据包（0x0800）,那么匹配字段就会包含IP首部。如果IP数据包的分段偏移量不为0或者设置了多个分段bit位，那么将所有传输端口设为0。如果IP数据包在IP协议族中的编号为6或者17（分别是TCP/UDP类型），那么匹配字段包含传输端口。如果编号为1（ICMP数据包）则包含Type和Code字段。

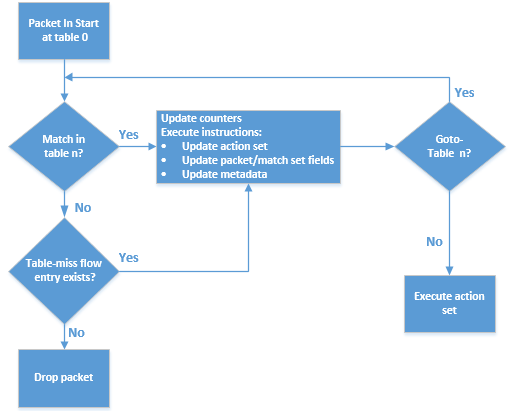

OpenFlow1.3匹配流程如下：
- 可以通过报文的入端口或者元数据信息来进行报文的匹配，一个流表项中可以同时存在多个匹配项，一个报文需要同时普票流表项中所有匹配项才能匹配该流表项。
- 报文匹配按照现有的报文字段进行，比如前一个流表通过apply-actions改变了该报文的某个字段，则下一个表现按照修改后的字段进行匹配。如果匹配成功;则按照指令集里的动作更新动作集，活更新报文/匹配集字段，或更新元数据和计数器。
- 根据指令是否继续前往下一个流表，不继续则终止匹配流程执行动作集，如果指令要去继续前往下一流表则继续匹配，下一个流表的ID需要比当前流表ID大。
- 当报文匹配失败，如果存在无匹配流表项（table-miss）就按照该表项执行指令，一般是将报文转发给控制器、丢弃或者转发给其他流表。如果没有table-miss表项则默认丢弃该报文。
0x03 实验环境
Postman调用ODL下发流表、可以本地搭建环境，下发时端口8080和8181都可以
-
启动控制器：
netstat -an|grep 6633查看OpenDaylight是否工作正常 -
登录交换机：
ovs-vsctl show查看交换机是否成功连接远端控制器如果没有连接：
ovs-vsctl del-controller br-sw,删除br-sw(网桥名)的控制器ovs-vsctl set-contoller br-sw tcp:Controller_ip:6633连接地址为Controller_ip的控制器 -
登录两个主机查看IP地址
以下内容均在本地利用Mininet搭建环境实现的。

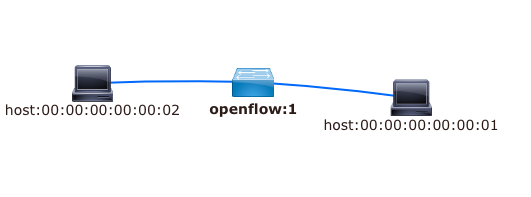

实验拓扑如下：
-
登录控制器，运行Postman：
- 打开Basic Auth页签：Username和Password 都填写admin完成认证。
- GET方式发送URL：http://127.0.0.1:8080/restconf/operational/network-topology:network-topology
返回交换机id信息，从返回信息也能得到交换机的node-id是:openflow:1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125{
"network-topology": {
"topology": [
{
"topology-id": "flow:1",
"node": [
{
"node-id": "host:00:00:00:00:00:02",
"termination-point": [
{
"tp-id": "host:00:00:00:00:00:02"
}
],
"host-tracker-service:addresses": [
{
"id": 4,
"mac": "00:00:00:00:00:02",
"last-seen": 1594214716094,
"ip": "10.0.0.2",
"first-seen": 1594214716094
}
],
"host-tracker-service:attachment-points": [
{
"tp-id": "openflow:1:2",
"corresponding-tp": "host:00:00:00:00:00:02",
"active": true
}
],
"host-tracker-service:id": "00:00:00:00:00:02"
},
{
"node-id": "host:00:00:00:00:00:01",
"termination-point": [
{
"tp-id": "host:00:00:00:00:00:01"
}
],
"host-tracker-service:addresses": [
{
"id": 3,
"mac": "00:00:00:00:00:01",
"last-seen": 1594214716093,
"ip": "10.0.0.1",
"first-seen": 1594214716093
}
],
"host-tracker-service:attachment-points": [
{
"tp-id": "openflow:1:1",
"corresponding-tp": "host:00:00:00:00:00:01",
"active": true
}
],
"host-tracker-service:id": "00:00:00:00:00:01"
},
{
"node-id": "openflow:1",
"opendaylight-topology-inventory:inventory-node-ref": "/opendaylight-inventory:nodes/opendaylight-inventory:node[opendaylight-inventory:id='openflow:1']",
"termination-point": [
{
"tp-id": "openflow:1:1",
"opendaylight-topology-inventory:inventory-node-connector-ref": "/opendaylight-inventory:nodes/opendaylight-inventory:node[opendaylight-inventory:id='openflow:1']/opendaylight-inventory:node-connector[opendaylight-inventory:id='openflow:1:1']"
},
{
"tp-id": "openflow:1:LOCAL",
"opendaylight-topology-inventory:inventory-node-connector-ref": "/opendaylight-inventory:nodes/opendaylight-inventory:node[opendaylight-inventory:id='openflow:1']/opendaylight-inventory:node-connector[opendaylight-inventory:id='openflow:1:LOCAL']"
},
{
"tp-id": "openflow:1:2",
"opendaylight-topology-inventory:inventory-node-connector-ref": "/opendaylight-inventory:nodes/opendaylight-inventory:node[opendaylight-inventory:id='openflow:1']/opendaylight-inventory:node-connector[opendaylight-inventory:id='openflow:1:2']"
}
]
}
],
"link": [
{
"link-id": "openflow:1:2/host:00:00:00:00:00:02",
"source": {
"source-node": "openflow:1",
"source-tp": "openflow:1:2"
},
"destination": {
"dest-node": "host:00:00:00:00:00:02",
"dest-tp": "host:00:00:00:00:00:02"
}
},
{
"link-id": "openflow:1:1/host:00:00:00:00:00:01",
"source": {
"source-node": "openflow:1",
"source-tp": "openflow:1:1"
},
"destination": {
"dest-node": "host:00:00:00:00:00:01",
"dest-tp": "host:00:00:00:00:00:01"
}
},
{
"link-id": "host:00:00:00:00:00:02/openflow:1:2",
"source": {
"source-node": "host:00:00:00:00:00:02",
"source-tp": "host:00:00:00:00:00:02"
},
"destination": {
"dest-node": "openflow:1",
"dest-tp": "openflow:1:2"
}
},
{
"link-id": "host:00:00:00:00:00:01/openflow:1:1",
"source": {
"source-node": "host:00:00:00:00:00:01",
"source-tp": "host:00:00:00:00:00:01"
},
"destination": {
"dest-node": "openflow:1",
"dest-tp": "openflow:1:1"
}
}
]
}
]
}
}
json的本质就是一个字典，只不过信息量一般比较多。
0x04 流表的下发
1.L2层流表下发与验证
L2层即对应OSI模型的二层，也就是说通过匹配源MAC（Ether source）、目的MAC地址（Ether dst）、以太网类型（Ether Type）VLAN id、VLAN优先级等字段来实现流的转发。本实验将基于源和目的MAC进行数据流的转发。
-
流表下发：
提交方式：“PUT”
URL内容：“http://{controller-ip}:8080/restconf/config/opendaylight-inventory:nodes/node/{node-id}/table/{table-id}/flow/{flow-id}。”
http://127.0.0.1:8080/restconf/config/opendaylight-inventory:nodes/node/openflow:1/table/0/flow/107
headers设置如下：
流表：匹配源MAC为00:00:00:00:00:01，目的MAC为00:00:00:00:00:01的流量，出端口为2。
1 |
|
参数说明：
- Priority：匹配流表的优先级。
- flow-name：流表的名称。
- idle-timeout：设定超时时间(seconds)，参数为0表示永不超时。
- hard-timeout：最大超时时间(seconds)，参数为0表示永不超时。
- match：匹配Fields。
- instructions：修改action配置或pipeline处理。
- ethernet-source：源MAC地址。
- ethernet-destination：目的MAC地址。
-
流表查询：
1
2
3
4
5
6
7
8
9root@SDN:/home/low/Desktop# ovs-ofctl dump-flows s1
NXST_FLOW reply (xid=0x4):
cookie=0x0, duration=49.262s, table=0, n_packets=0, n_bytes=0, idle_age=49, priority=200,dl_src=00:00:00:00:00:01,dl_dst=00:00:00:00:00:02 actions=output:2
cookie=0x2b00000000000001, duration=324.868s, table=0, n_packets=0, n_bytes=0, idle_age=324, priority=100,dl_type=0x88cc actions=CONTROLLER:65535
cookie=0x2b00000000000003, duration=322.871s, table=0, n_packets=9, n_bytes=650, idle_age=85, priority=2,in_port=2 actions=output:1,CONTROLLER:65535
cookie=0x2b00000000000004, duration=322.871s, table=0, n_packets=10, n_bytes=740, idle_age=77, priority=2,in_port=1 actions=output:2,CONTROLLER:65535
cookie=0x2b00000000000001, duration=324.868s, table=0, n_packets=7, n_bytes=622, idle_age=323, priority=0 actions=drop -
流表删除：
提交方式：“DELETE”
URL内容：“http://{controller-ip}:8080/restconf/config/opendaylight-inventory:nodes/node/{node-id}/table/{table-id}/flow/{flow-id}。”
1
2
3
4
5
6root@SDN:/home/low/Desktop# ovs-ofctl dump-flows s1
NXST_FLOW reply (xid=0x4):
cookie=0x2b00000000000001, duration=402.008s, table=0, n_packets=0, n_bytes=0, idle_age=402, priority=100,dl_type=0x88cc actions=CONTROLLER:65535
cookie=0x2b00000000000003, duration=400.011s, table=0, n_packets=9, n_bytes=650, idle_age=162, priority=2,in_port=2 actions=output:1,CONTROLLER:65535
cookie=0x2b00000000000004, duration=400.011s, table=0, n_packets=10, n_bytes=740, idle_age=154, priority=2,in_port=1 actions=output:2,CONTROLLER:65535
cookie=0x2b00000000000001, duration=402.008s, table=0, n_packets=7, n_bytes=622, idle_age=400, priority=0 actions=drop
2.L3层流表下发与验证
L3层对应OSI模型的三层，三层流表主要匹配的是IP包的协议类型和IP地址。
下发、验证和删除和L2层相同，此处不再赘述。
场景1：匹配IP地址
匹配源IP地址为10.0.0.1/32的报文，并将其转发到2端口。注意ethernet-type为2048(0x0800)代表IPv4；
1 |
|
协议字段补充：
| 协议 | 字段值 |
|---|---|
| IPv4 | 0x0800 |
| ARP | 0x0806 |
| PPPoE | 0x8864 |
| IPv6 | 0x86DD |
| MPLS Label | 0x8847 |
| 802.1Q tag | 0x8100 |
场景二 匹配nw_proto字段
匹配到目的IP地址为10.0.0.2/32的ICMP报文，并将其转发到2端口。注意ip-protocol为1，代表ICMP。
1 |
|
IP协议字段(Protocol)补充：
| 数值 | 值描述 |
|---|---|
| 0 | 保留字段，用于IPv6(跳跃点到跳跃点选项) |
| 1 | Internet控制消息 (ICMP) |
| 2 | Internet组管理 (IGMP) |
| 3 | 网关到网关 (GGP) |
| 4 | 1P中的IP(封装) |
| 5 | 流 |
| 6 | 传输控制 (TCP) |
| 7 | CBT |
| 8 | 外部网关协议 (EGP) |
| 9 | 任何私有内部网关(Cisco在它的IGRP实现中使用) (IGP) |
| 10 | BBNRCC监视 |
| 11 | 网络语音协议 |
| 12 | PUP |
| 13 | ARGUS |
| 14 | EMCON |
| 15 | 网络诊断工具 |
| 16 | 混乱(Chaos) |
| 17 | 用户数据报文 (UDP) |
| 18 | 复用 |
| 19 | DCN测量子系统 |
| 20 | 主机监视 |
| 21 | 包无线测量 |
| 22 | XEROXNSIDP |
| 23 | Trunk-1 |
| 24 | Trunk-2 |
| 25 | leaf-1 |
| 26 | 1eaf-2 |
| 27 | 可靠的数据协议 |
| 28 | Internet可靠交易 |
| 29 | 1SO传输协议第四类 (TP4) |
| 30 | 大块数据传输协议 |
| 31 | MFE网络服务协议 |
| 32 | MERIT节点之间协议 |
| 33 | 序列交换协议 |
| 34 | 第三方连接协议 |
| 35 | 域之间策略路由协议 |
| 36 | XTP |
| 37 | 数据报文传递协议 |
| 38 | IDPR控制消息传输协议 |
| 39 | TP+ +传输协议 |
| 40 | IL传输协议 |
| 41 | 1Pv6 |
| 42 | 资源命令路由协议 |
| 43 | 1Pv6的路由报头 |
| 44 | 1Pv6的片报头 |
| 45 | 域之间路由协议 |
| 46 | 保留协议 |
| 47 | 通用路由封装 |
| 48 | 可移动主机路由协议 |
| 49 | BNA |
| 50 | 1Pv6封装安全有效负载 |
| 51 | 1Pv6验证报头 |
| 52 | 集成的网络层安全TUBA |
| 53 | 带加密的IP |
| 54 | NBMA地址解析协议 |
| 55 | IP可移动性 |
| 56 | 使用Kryptonet钥匙管理的传输层安全协议 |
| 57 | SKIP |
| 58 | 1Pv6的ICMP |
| 59 | 1Pv6的无下一个报头 |
| 60 | IPv6的信宿选项 |
| 61 | 任何主机内部协议 |
| 62 | CFTP |
| 63 | 任何本地网络 |
| 64 | SATNET和BackroomEXPAK |
| 65 | Kryptolan |
| 66 | MIT远程虚拟磁盘协议 |
| 67 | Internet Pluribus包核心 |
| 68 | 任何分布式文件系统 |
| 69 | SATNET监视 |
| 70 | VISA协议 |
| 71 | Internet包核心工具 |
| 72 | 计算机协议Network Executive |
| 73 | 计算机协议Heart Beat |
| 74 | Wang Span网络 |
| 75 | 包视频协议 |
| 76 | Backroom SATNET监视 |
| 77 | SUN ND PROTOCOL—临时 |
| 78 | WIDEBAND监视 |
| 79 | WIDEBAND EXPAK |
| 80 | ISO Internet协议 |
| 81 | VMTP |
| 82 | SECURE—VMTP(安全的VMTP) |
| 83 | VINES |
| 84 | TTP |
| 85 | NSFNET—IGP |
| 86 | 不同网关协议 |
| 87 | TCF |
| 88 | EIGRP |
| 89 | OSPF IGP |
| 90 | Sprite RPC协议 |
| 9] | Locus地址解析协议 |
| 92 | 多播传输协议 |
| 93 | AX.25帧 |
| 94 | IP内部的IP封装协议 |
| 95 | 可移动网络互连控制协议 |
| 96 | 旗语通讯安全协议 |
| 97 | IP中的以太封装 |
| 98 | 封装报头 |
| 99 | 任何私有加密方案 |
| 100 | GMTP |
| 101 | Ipsilon流量管理协议 |
| 102 | PNNI over IP |
| 103 | 协议独立多播 |
| 104 | ARIS |
| 105 | SCPS |
| 106 | QNX |
| 107 | 活动网络 |
| 108 | IP有效负载压缩协议 |
| 109 | Sitara网络协议 |
| 110 | Compaq对等协议 |
| 111 | IP中的IPX |
| 112 | 虚拟路由器冗余协议 |
| 113 | PGM可靠传输协议 |
| 114 | 任何0跳跃协议 |
| 115 | 第二层隧道协议 |
| 116 | D-II数据交换(DDX) |
| 117 | 交互式代理传输协议 |
| 118 | 日程计划传输协议 |
| 119 | SpectraLink无线协议 |
| 120 | UTI |
| 121 | 简单消息协议 |
| 122 | SM |
| 123 | 性能透明性协议 |
| 124 | ISIS over IPv4 |
| 125 | FIRE |
| 126 | Combat无线传输协议 |
| 127 | Combat无线用户数据报文 |
| 128 | SSCOPMCE |
| 129 | IPLT |
| 130 | 安全包防护 |
| 131 | IP中的私有IP封装 |
| 132 | 流控制传输协议 |
| 133～254 | 未分配 |
| 255 | 保留 |
3.L4层流表下发与验证
L4对应的OSI模型中的四层，即流表对应的TCP/UDP源端口（TCP/UDP src port）、TCP/UDP目的端口号（TCP/UDP dst port）字段。本实验匹配TCP目的端口。
流表：匹配到目的IP地址为10.0.0.2/32且目的端口为5001的TCP报文，将其转发到2端口。
1 |
|
流表：下发arp匹配流表。注意arp匹配的格式。
1 |
|
补充：
丢弃：
1 | <action> |
1 | root@SDN:/home/low/Desktop# ovs-ofctl dump-flows s1 |
