暑期实训SDN--类防火墙

暑期实训的第二个项目，虽然没有在线上平台测试，但是在本地测试，应该可以满足要求(๑•̀ㅂ•́)و✧

0x01 项目背景简介

言简意赅：实现防火墙的功能。如上图所示：

Server上开启视频服务，端口为8080

H1上开启Web服务，端口为80

**要求：**实现H2正常访问Server和H1的服务，H1无法访问Server的视频服务，但能SSH连接Server。

**分析：**看似问题复杂，其实问题很明确，给SW1下发流表，丢弃H1访问Serve视频服务的数据包。

**注释：**我和Steve·Curcy观点相同，需要丢弃的数据包仅需三元组就可以唯一确定，(source-ip,destination-ip,destination-port)，至于不用source-port的原因是，在更加复杂的网络中，若还是匹配source-port，会导致H1无法访问其他服务器8080端口的服务，这是不符合一般逻辑的。

0x02 Web应用预期

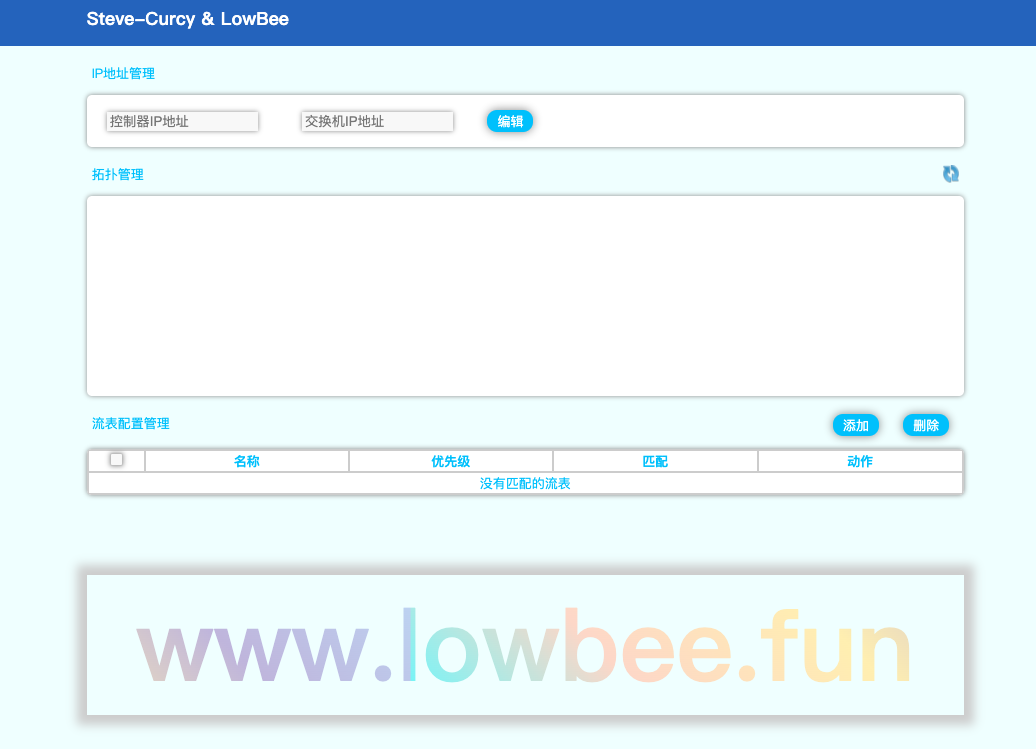

主界面：

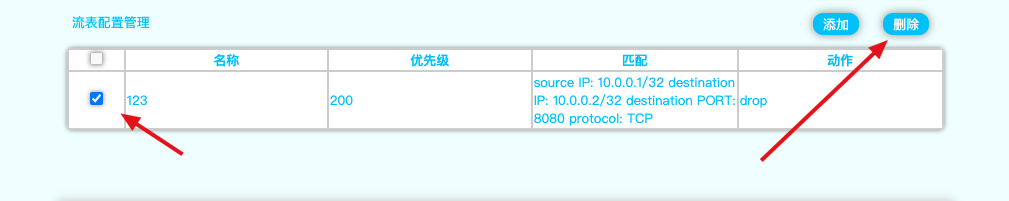

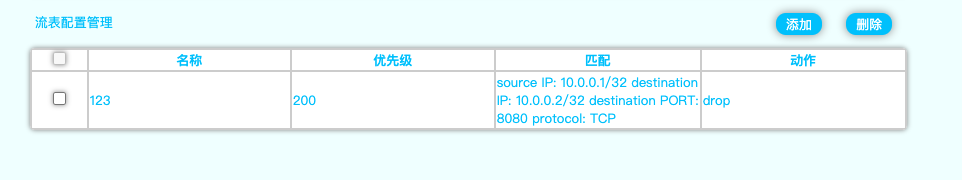

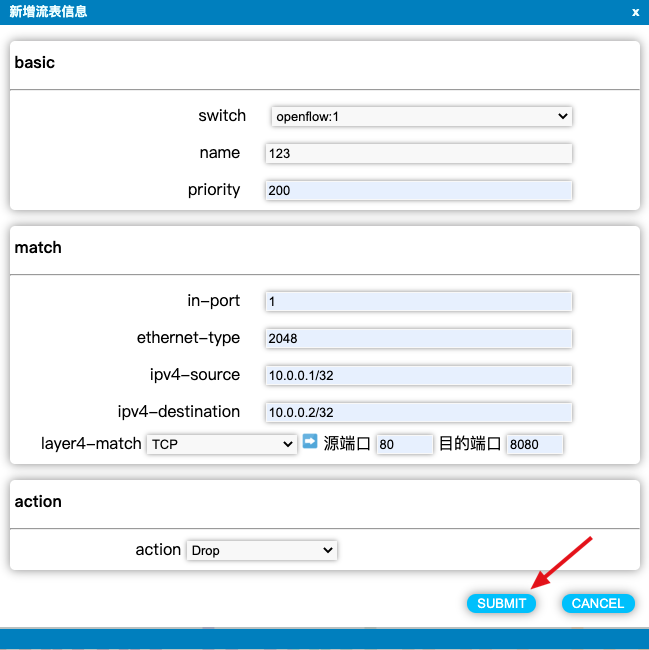

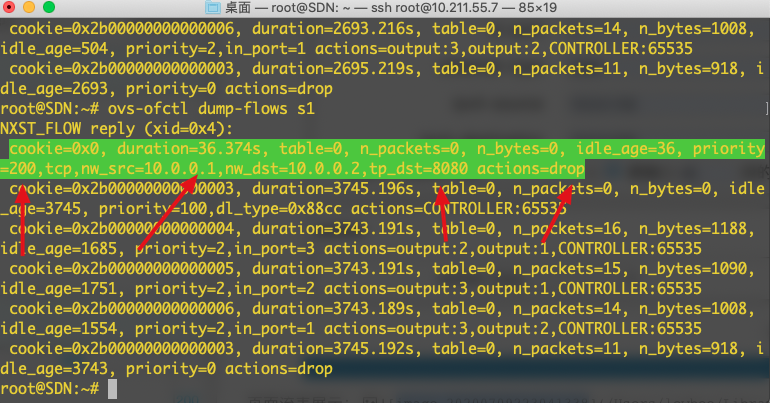

流表下发：

![image-20200709213325267](/Users/lowbee/Library/Application Support/typora-user-images/image-20200709213325267.png)

0x03 开发过程

类防火墙比负载均衡要困难的多，一个人无法两三天内完成，特别是类防火墙需要设计web前端应用，因此还需要了解Django的web服务搭建，这次和Steve·Curcy分工明确，他负责前端的设计(js,html,css全是他写的，有个大佬带就是爽(～￣▽￣)～），而我负责后台的搬砖工作(～￣▽￣)～、顺便总体测试一下。

这两天的主要工作：

index.html

index.js

index.css

views.py

myodl.py

由于还未征求他人同意，源码就先不放了，后期再议。

以下是topo代码：

from mininet.net import Mininet
from mininet.cli import CLI
from mininet.node import RemoteController,Controller
from mininet.log import info
import sys

if len(sys.argv) == 1:
    controller_ip = '127.0.0.1'
else:
    controller_ip = sys.argv[1]

# net = Mininet(controller=Controller)
# controller=net.addController('c0',ip='127.0.0.1',port=6653)
net = Mininet(controller=RemoteController)
odl_controller=net.addController('ODL_controller',ip=controller_ip,port=6653)
print(controller_ip)
print("*** Add Switch\n")
s1=net.addSwitch('s1')
print("*** Add Hosts\n")
h1=net.addHost('h1')
h2=net.addHost('h2')
print("*** Addd Servers\n")
server = net.addHost('server')

net.addLink(s1,server)
net.addLink(s1,h1)
net.addLink(s1,h2)


server.setIP('10.0.0.1',24)
h1.setIP('10.0.0.2',24)
h2.setIP('10.0.0.3',24)

net.start()

CLI(net)
